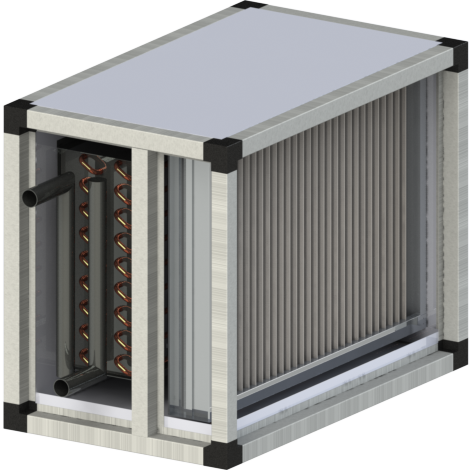

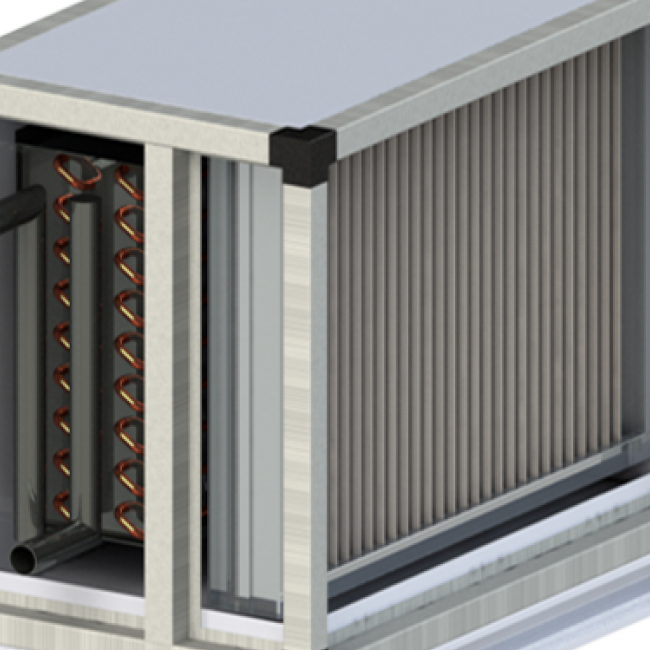

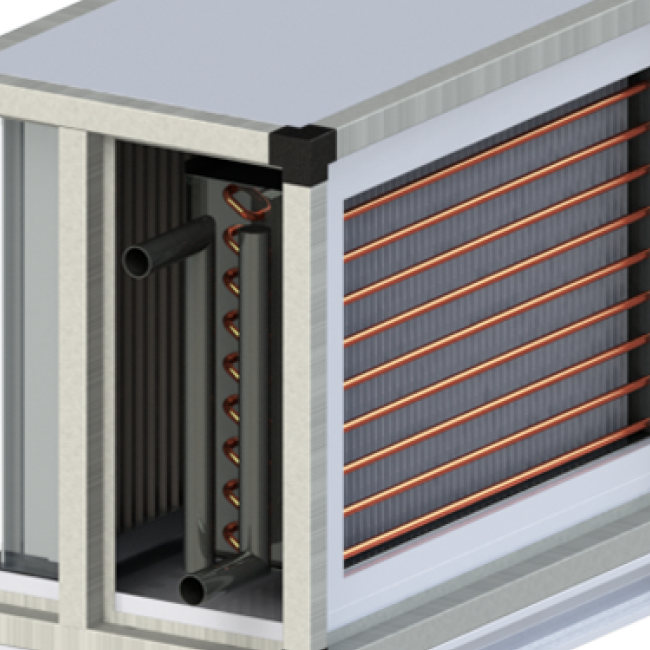

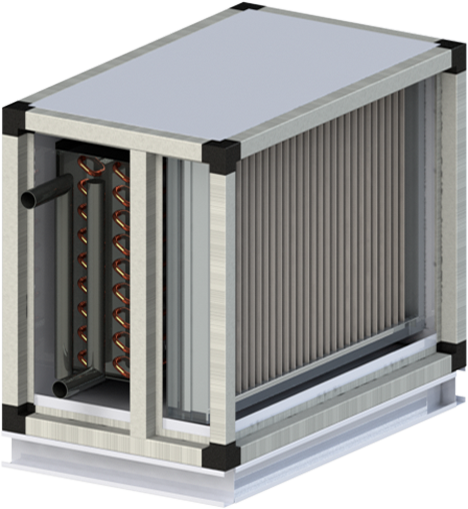

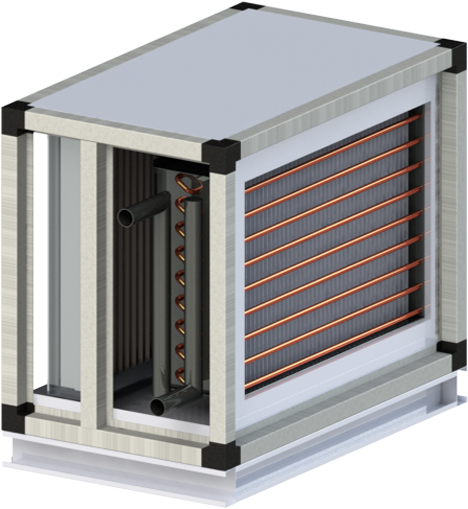

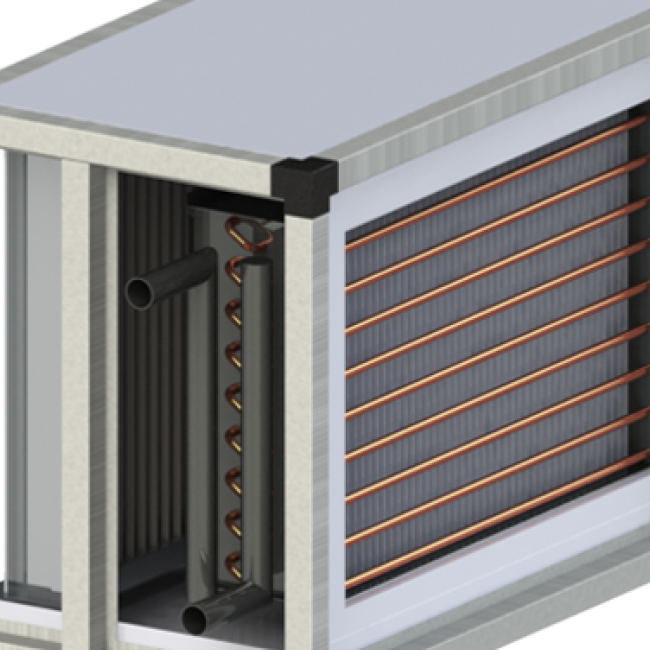

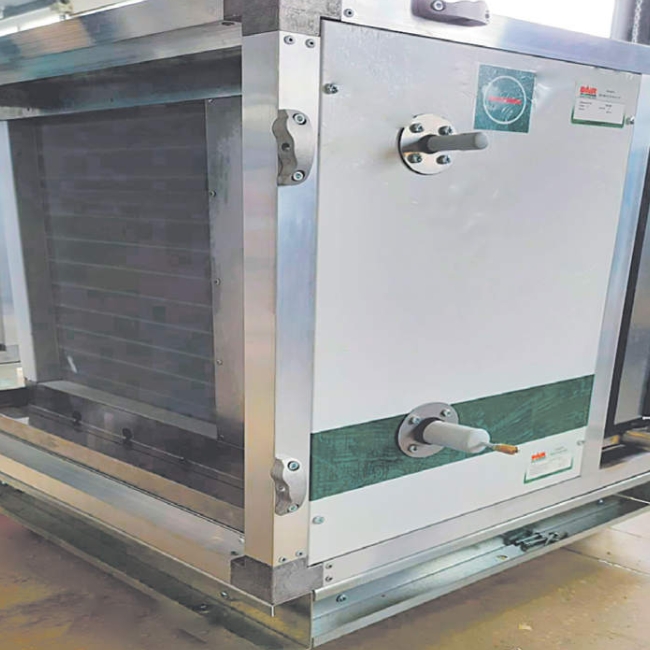

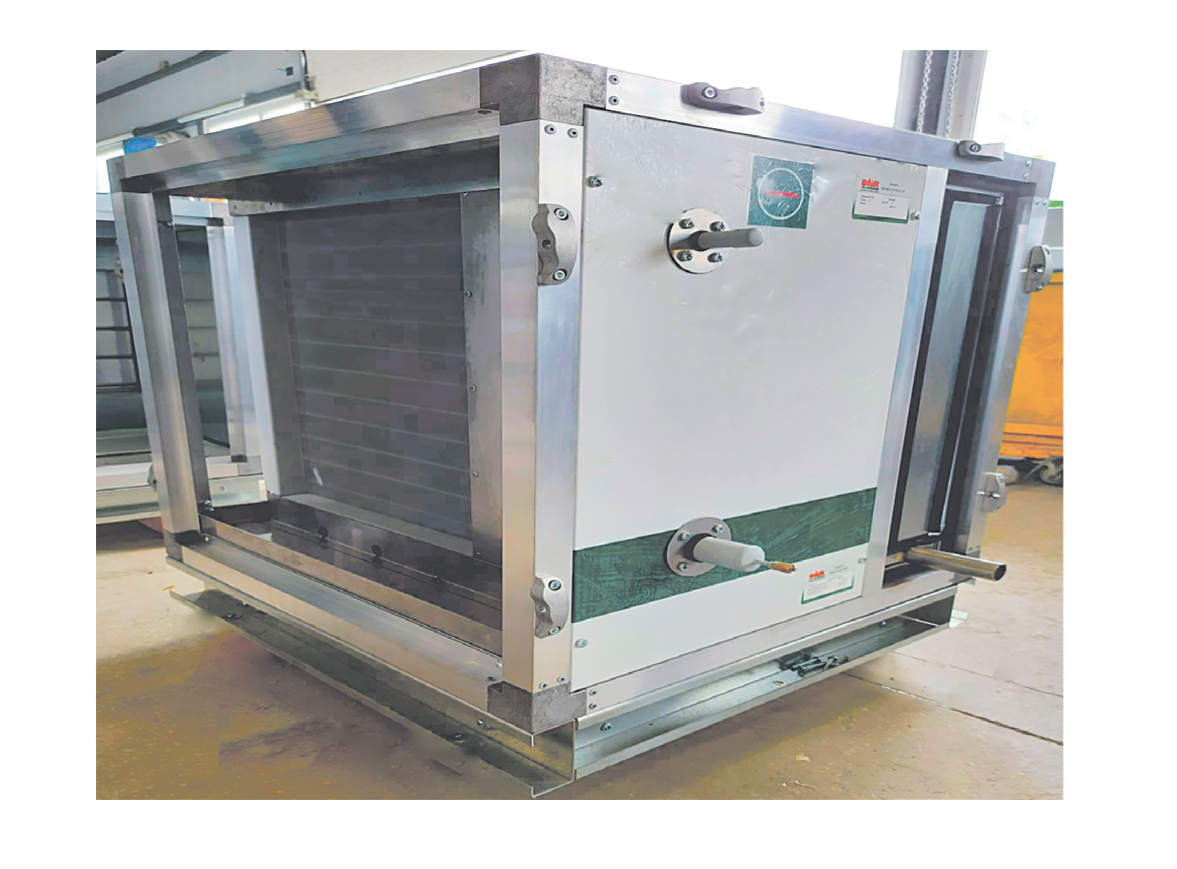

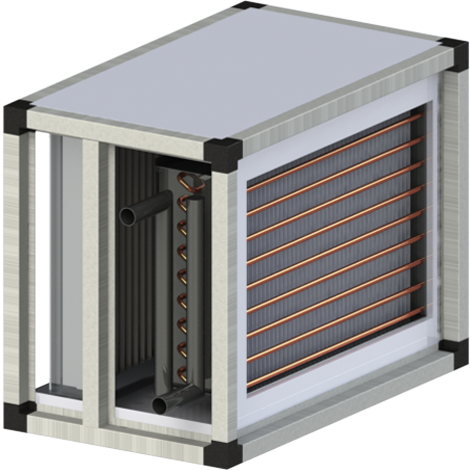

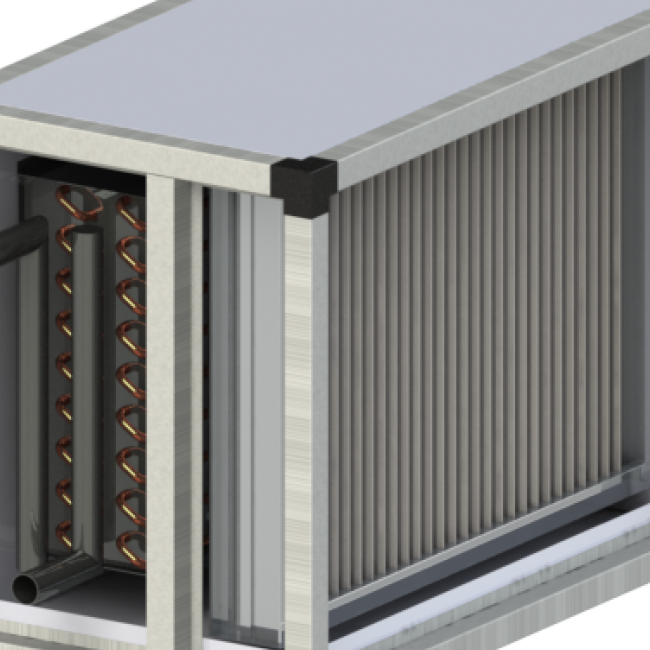

Секция водяного воздухоохладителя

Водяные воздухоохладители изготовлены из медных трубок и алюминиевого оребрения. Они предназначены для охлаждения потока воздуха до требуемой температуры, используя процесс переноса тепла от воздуха к хладоносителю. В установках внутреннего исполнения в качестве хладоносителя как правило используется захоложенная вода, а в установках наружного исполнения – незамерзающие водные растворы. Для постоянного обеспечения секции хладоносителем применяются водоохлаждающие агрегаты – чиллеры.

Корпус теплообменника охладителя сделан из листовой оцинкованной стали. Алюминиевое оребрение обеспечивает эффективный отбор тепла от воздуха и передачу этого тепла к хладоносителю. Толщина пластин оребрения составляет 0,2 мм. Для малой производительности диаметр медных трубок 9,52 мм., при большой мощности диаметр трубок равен 12 мм. Максимальное рабочее давление 1,5 МПа. Коллекторы водяного охладителя оснащены патрубками для спуска воды и развоздушивания.

В составе климатического агрегата перед секцией водяного охладителя необходима установка фильтра грубой очистки воздуха, защищающего теплообменную поверхность от загрязнения. Для работы с максимальной теплопередачей необходимо подключать водяной воздухоохладитель как противоточный, т.е. хладоноситель по рядам трубок должен двигаться в сторону, обратную стороне движения потока воздуха.

В стандартный состав секции водяного воздухоохладителя также входит каплеуловитель со специальным пластиковым профилем и поддон из коррозионностойкого материала для сбора конденсата. Опционально в комплект поставки может входить сифон со специальным клапаном, который исключает проникновение запахов в секцию и помещение.
