Пластинчатые рекуператоры

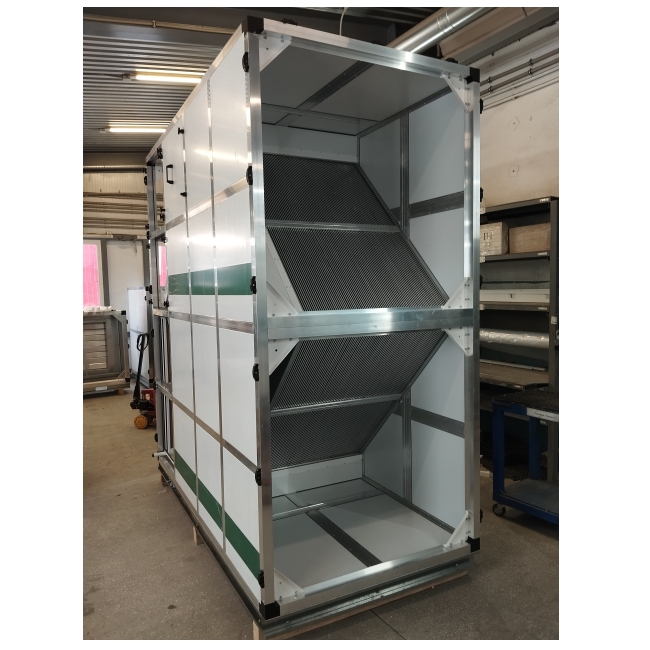

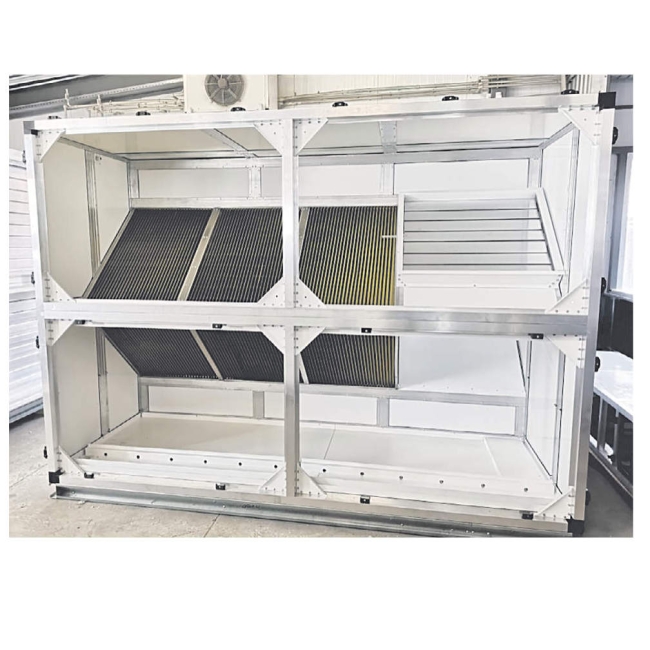

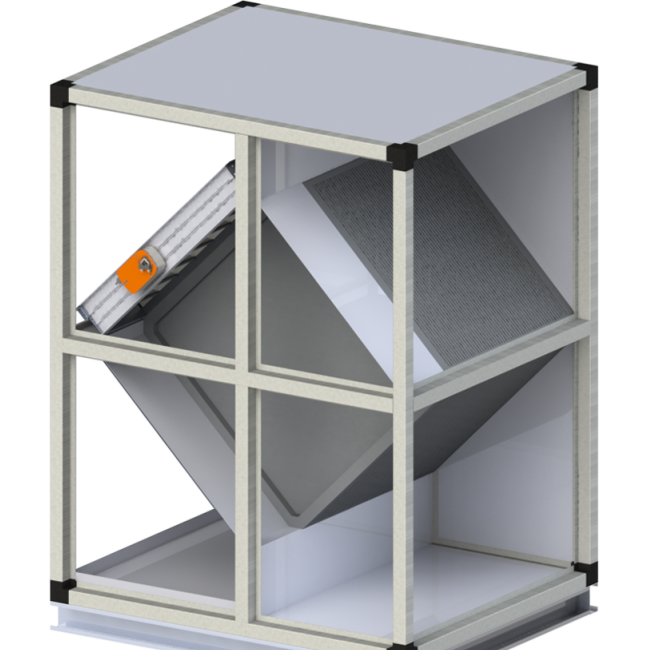

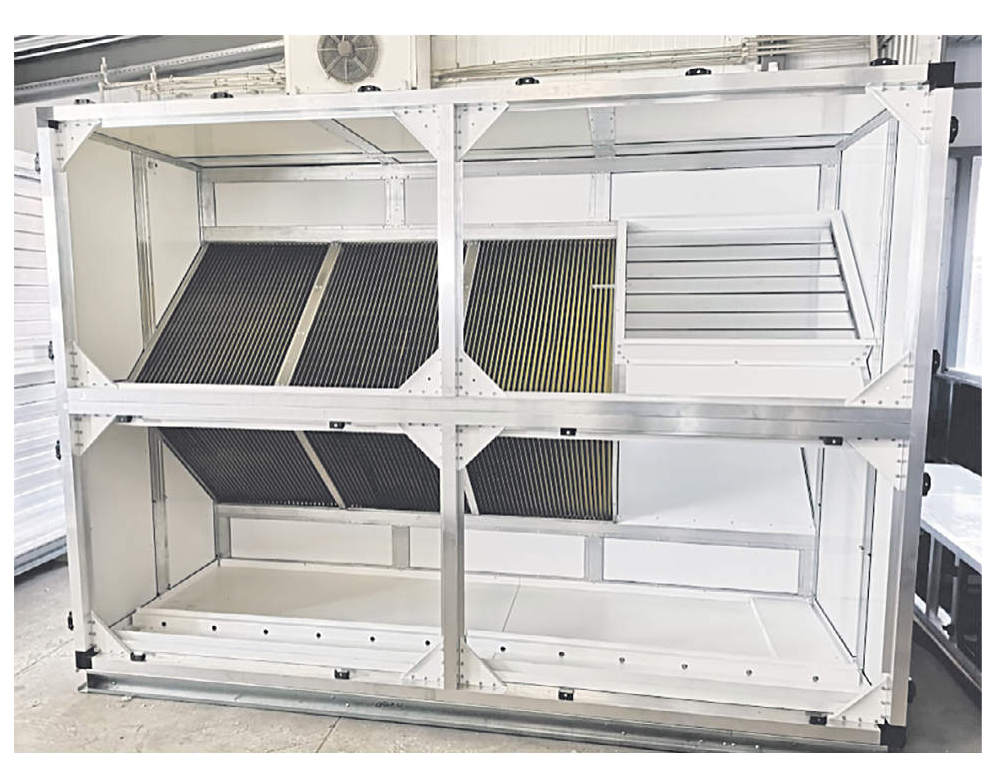

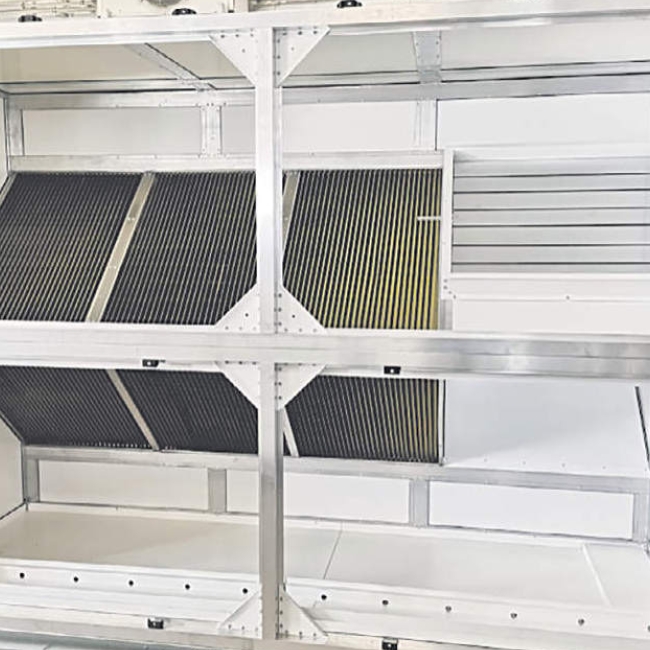

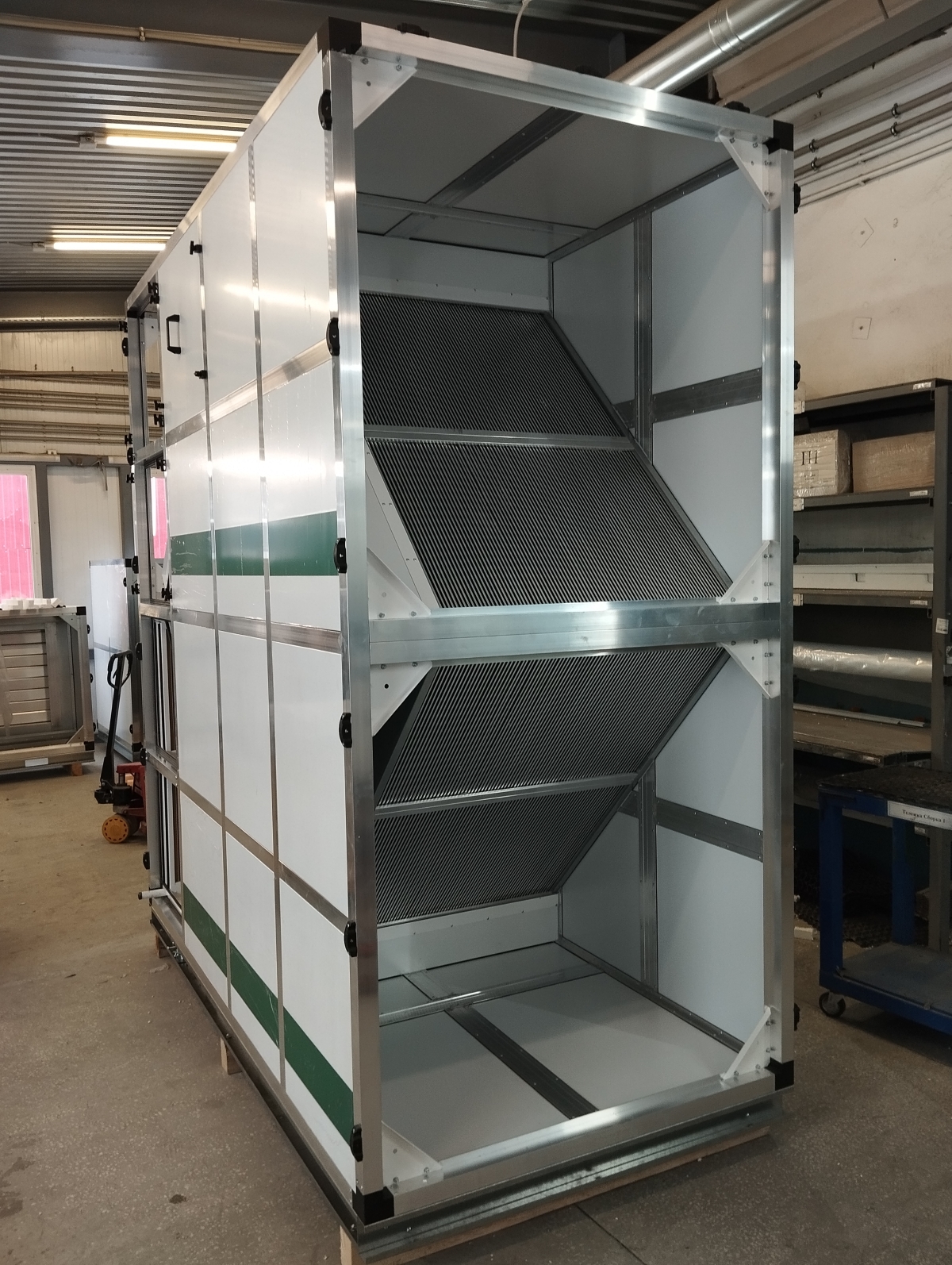

Секция пластинчатых рекуператоров состоит из: теплообменника, воздушного клапана, канала байпаса, поддона из коррозионностойкого материала. Теплообменник представляет собой кассету с перегородками из тонких алюминиевых листов, которые разделяют приточные и вытяжные каналы. Процесс теплопередачи осуществляется по всей площади перегородки без смешения потоков воздуха, что исключает нежелательное проникновение загрязненного вытяжного воздуха и запахов на сторону приточного воздуха. Такой вид рекуператора не требует подачи электроэнергии и не имеет подвижных частей, что обеспечивает долговечность и надежную работу.

В холодный период года на перегородках теплообменника может образовываться наледь. Для предотвращения полного обмерзания рекуператора система автоматического управления контролирует процесс образования наледи, управляя клапаном байпаса. Эффективность данного вида рекуператора может достигать 70- 80%. На эффективность влияют следующие факторы: соотношение объемов приточного и вытяжного воздуха, скорость потоков воздуха в рекуператоре, материал и толщина перегородок, шаг установки перегородок.

Преимущества пластинчатых рекуператоров

• теплообменная поверхность в виде кассеты с перегородками из тонких алюминиевых листов;
• процесс теплопередачи без смешивания воздушных потоков;
• высокая прочность и работа при больших разностях давлений в каналах;
• возможность нанесения эпоксидного покрытия при работе с химически активной средой;
• обводной канал в составе секции для оттайки вытяжного канала при возможном его обмерзании;
• поддон для сбора конденсата из оцинкованной или нержавеющей стали в составе секции.
